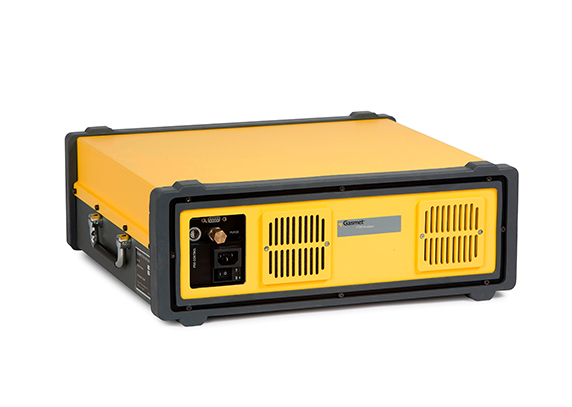

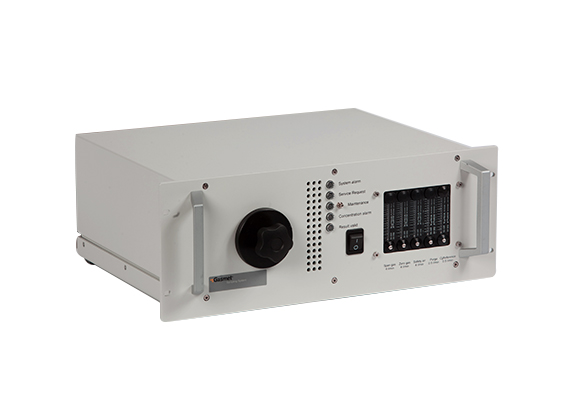

FTIR Multi Gas Analyzer
푸리에 변환 적외선 멀티가스 분석기Fourier Transform Infrared Multi Gas Analyzer
FT-IR은 푸리에 변환 기법을 활용한 적외선 분광기로, 시료에 적외선을 조사한 뒤 분자 고유의 쌍극자모멘트에 의해 흡수된 파장을 알아내어 시료를 정성, 정량분석이 가능합니다.
FTIR measures the quality and quantity of a sample with the absorbed wavelength after irradiating the sample with infrared rays.

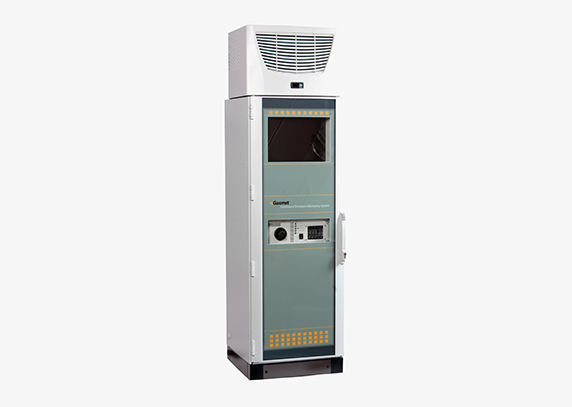

약 50가지의 가스를 동시 분석할 수 있으며, 공장 굴뚝의 배기가스 및 온실가스 저감장치의 배출구측정에도 사용되며, 온실가스 저감장치의 경우 개별 처리시설과 옥외 통합처시리설에서 측정하고있습니다.
About 50 components can be analyzed at the same time, and it is used to measure the concentration of exhaust gas from factory chimneys and greenhouse gas reduction devices.
FT-IR은 QMS에서 분석이 어려운 시료, 예를 들어 질량이 거의 같아 intensity에 서로 간섭을 주는 N2O와 CO2의 경우에도 측정이 가능합니다.
FTIR can measure even N2O and CO2, which have almost the same mass and interfere with intensity during QMS measurement.
| Measuring principle | FTIR |
| Performance | Simultaneous analysis of up to 50 gas compounds |
| Response time, T90 | Typically<120 s, depending on the gas flow and measurement time |
| Fiber Coupler | SMA905 or FC standard |
| Wavelength Range |
Full Range : 200 ~ 1050 nm UV Range : 200 ~ 450 nm VIS Range : 380 ~ 760 nm NIR Range : 550 ~ 1050 nm |
| Optical Resolution | 0.3 ~ 10 nm FWHM |
| Min. Exposure Time | 1 msec |
| OS | Windows 10 (32/64 bit) |
| Dimensions / Weight | 90×70×44 (W×D×H, mm) / 0.4 kg |
| Resolution | 8cm-1 |
| Scan Frequency | 10 scans/s |
| Detector | Peltier cooled MCT |
| Source | SiC, 1550K |
| Beamsplitter | ZnSe |
| Window material | ZnSe |
| Wave number range | 900 – 4200cm-1 |
| OS | Windows 10 (32/64 bit) |
| Dimensions / Weight | 90×70×44 (W×D×H, mm) / 0.4 kg |

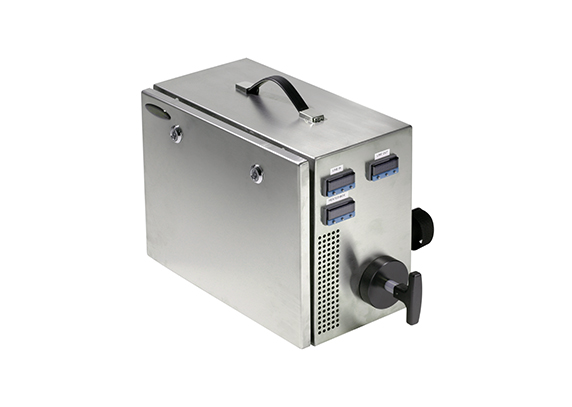

| Structure | Multi-pass, fixed path length 5.0m |
| Material | 100% rhodium coated aluminum |
| Mirrors | Fixed, protected gold coating |
| Volume | 0.4 liters |
| Connectors |
Inlet Swagelok 6mm Outlet Swagelok 8mm |
| Gaskets | Viton O-rings |
| Temperature | 180℃, maximum |
| Window material | BaF2 |
- 제품의 디자인은 고객의 요구에 따라 변경될 수 있습니다.
